Ventile

Um aufblasbare Dichtungen mit einem Füllmedium, wie Druckluft, Kohlenstoff-Dioxid, Stickstoff, Wasser oder Glycerin versorgen zu können, bedarf es eines Zufluss- bzw. Ablassventils.

Je nach Einbausituation bieten sich Ventile, Schläuche oder Schlauch-Ventilkombinationen an.
Dabei sind Ventile die beste Wahl, da sie aufgrund ihrer Festigkeit einen sicheren Sitz und eine stabile Befestigung an der Luftzufuhr ermöglichen und damit auch wesentlich langlebiger sind.
Ventile lassen sich aus diversen Materialen, wie Edelstahl, Messing, Kunststoff und anderen fertigen.
Schlauchverbindungen sollten nur eingesetzt werden, wenn die Verwendung von Ventilen nicht möglich ist, zum Beispiel, wenn der Anschluss bei einem Hochdruckprofil nicht entgegengesetzt zur Ausdehnungsrichtung der Dichtung angebracht werden kann. Auch der Schlauch muss in einem Rohr oder einer stabilen Vorrichtung geführt werden. Bei einem losen Schlauch besteht die Gefahr, dass sich dieser an Stelle des Profils aufbläst und damit die abschließende Wirkung der aufblasbaren Dichtung verloren geht.

Ventillänge - Ausstandsmaß

Bitte beachten Sie, dass die Gesamtlänge des Ventils nicht gleichzusetzen ist mit der Länge, die das Ventil aus der Dichtung ragt. Je nach Wandstärke des Profils und Dichtkonus- oder Fasen-Maßen reduziert sich das Ausstandsmaß. Dies muss bei der Auslegung der Dichtung mit berücksichtigt werde.

Vulkanisierte Ventilverbindungen zum Profil

Ventile werden bei Flohreus heiß einvulknanisiert, um die elastischen Eigenschaften des Dichtungsprofils bei optimaler Festigkeit so wenig wie möglich zu beeinträchtigen. Diese Verbindung kann über einen Dichtkonus, eine Dichtfase oder glatt gefertigt werden.

Mit Dichtkonus

Mit 45°-Fase

Mit Dichtkonus

Dies ist die stabilste Art das Ventil mit dem Dichtprofil zu verbinden, da sie die größte Anhanftung zwischen den beiden Komponenten bietet. Die Aussparung für den Dichtkonus in der Nut wird mit einem Stichel passenden Maßes eingebracht.

Mit 45°-Fase

Um eine 45°-Dichtfase in der Nut zu versenken, verwendet man einen Standard-90°-Kegelsenker. Dadurch lassen sich die Dichtungen unkomplizierter einbauen.

Glatt einvulkanisert

Glatt einvilkanisiert

Die Möglichkeit ein Ventil glatt in die Dichtung einzuvulkanisieren, sollte nur in Ausnahmefällen angewendet werden, da sie durch die geringe Anhaftungsfläche zwischen den beiden Komponenten am wenigsten stabil ist. Aus diesem Grund sollten auch nur Profile mit einem Boden, der dicker als 3 mm ist, verwendet werden.

Dichtkonus-Abmessungen

Je nach Profilabmessung, Werkstoff und Bohrungsmaß werden gängige Konus-Abmessungen beim Einvulkanisieren von Ventilen verwendet.

Konus-Abmessungen A1-ø / A2-ø / H in mm Aufnahme-Bohrungs-ø in mm / "
5 / 4 / 1,5 4
6 / 5 / 3 4 / 5
7 / 6 / 3 6
7 / 6 / 4 5
8 / 6 / 4 4 / 5 / 6 / 6,6
8 / 7 / 3 7
9 / 6 / 6 6
10 / 8 / 5 4 / 5 / 6 / 8
12 / 10 / 3 1/8"
12 / 10 / 6 5 / 6 / 7 / 8 / 8,5 / 9 / 1/8"
13 / 11 / 7 8
14 / 12 / 6 6 / 8 / 9 / 1/8" / 10 / 12
19 / 17 / 8 10,5
21 / 14 / 10 8 / 1/8" / 10 / 12 / 1/4"
21 / 16 / 10 12
21 / 15 / 9 9,8
24 / 16 / 8 10
24 / 16 / 10 10 / 13,5
24 / 18 / 8 10
25 / 18 / 12 14
28 / 20 / 12 16
30 / 10 / 2 10
30 / 22 / 12 17,7 / 20

Zusätzlich zu den bereits am Lager vorhandenen Vulkanisierformen, können wir auch jede weitere Abmessung gemäß Kundenwunsch realisieren. Auch zylindrische Ansätze sind möglich. Je nach Werkstoff bieten wir Ihnen den geeigneten Konus mit an.

Typ 1 - Anschlussventil mit O-Ring-Abdichtung

Standard mit
1 O-Ring-Einstich
Mit mehreren
O-Ring-Einstichen
Sonderform mit seitlicher
Luftzufuhr
Außen-ø in mm Aufnahmebohrungs-ø
in mm
Standard-Ventillängen
in mm
4 4 H7 7 / 8 / 10 / 12 / 14,5 /
15 / 16,5 / 18 / 20 /
25 / 30 / 50
5 5 H7 16,5 / 18 / 20 / 26,8 / 45
6 6 H7 10 / 13,5 / 15 / 16,5 /
19 / 22 / 25 / 30 /
33,5 / 35 / 40 / 50
8 8 H7 16 / 20 / 22 / 25 /
26,5 / 27 / 30 / 32
10 10 H7 20 / 25 / 42 / 46 / 46,5
12 12 H7 25 / 32

Bitte beachten Sie, dass die Aufnahmebohrung für diesen Ventiltyp gemäß folgender Toleranzen gefertigt werden muss:

Außen-ø in mm Bohrungstoleranzen
4 / 5 / 6 H7 (-0/+0,012)
8 / 10 H7 (-0/+0,015)
12 H7 (-0/+0,018)
Zusätzlich zu den bereits am Lager vorhandenen Ventilen, können wir auch jede weitere Abmessung gemäß Kundenwunsch realisieren.

Typ 2 - Schlauchtülle mit Übermutter

Standard Mit Schlüsselweite Sonderform
Gewinde M Anschlussschlauch
I-ø x A-ø in mm
Standard-Ventillängen
in mm
M8x1 (Feingewinde) 4 x 6 18 / 20 / 24 / 25 / 30 /
40 / 50 / 60 / 80 /
105 / 130 / 200
M10x1 (Feingewinde) 4 x 6 / 6 x 8 50 / 60 / 70
M12x1 (Feingewinde) 6 x 8 50 / 60 / 80
M14x1 (Feingewinde) 8 x 10 60

Zusätzlich zu den bereits am Lager vorhandenen Ventilen, können wir auch jede weitere Abmessung gemäß Kundenwunsch realisieren.

Typ 3 - Glatter Rohranschluss

Standard Mit abgefrästem Teller
Ventil-ø in mm Standard-Ventillängen
in mm
4 15 / 16 / 20 / 25 /
30 / 40 / 50 / 95
5 100
6 20 / 30 / 34 / 40 /
50 / 52 / 60 / 62 /
120 / 125
8 20 / 35 / 50 / 60 / 80
10 50
Anschlussventile vom Typ 3 können auch in gebogener Ausfertigung verwendet werden.

Zusätzlich zu den bereits am Lager vorhandenen Ventilen, können wir auch jede weitere Abmessung gemäß Kundenwunsch realisieren.

Typ 4 - Anschlussventil mit Außengewinde

Standard in groß und klein Mit Schlüsselweite
Gewinde Standard-Ventillängen
in mm
M3 15
M4 10 / 11 / 12 / 13 / 15 /
20 / 22 / 23 / 26 / 27 /
28 / 30 / 40 / 42
M5 10 / 15 / 16 / 20 / 23 /
25 / 30 / 32 / 35 / 38 / 40
M6 18,5 / 20 / 21,5 / 22 /
23,5 / 30 / 35 / 40 /
49 / 50 / 55 / 60
M8 25 / 30 / 35 / 40 / 50 /
50,5 / 60 / 105
1/8" 13 / 20 / 24 / 25 / 29 /
30 / 35 / 40 / 41 / 42 /
45 / 54 / 75 / 90
M10 50 / 54 / 65 / 67 / 75 /
100 / 105 / 120
M12 32 / 100
1/4" 30 / 42 / 60 / 62
M14 35
M16 50
3/8" 42
1/2" 60
3/4" 50
Zusätzlich zu den bereits am Lager vorhandenen Ventilen, können wir auch jede weitere Abmessung gemäß Kundenwunsch realisieren.

Typ 5 - Außengewinde-Schlauchtüllen-Kombination

Standard Mit Schlüsselweite Aus Messing
Gewinde Schlauchtüllen-ø
in mm
Standard-Ventillängen
in mm
M5 3/3,5; 3/4 18 / 30
M6 3/4; 4/4,5 30 / 40 / 42 / 50 / 60
M8 5/6 40 / 50 / 55 / 58 / 62
1/8" 6/6,5 80
M10 6/6,5; 7/8 40 / 50 / 80
Zusätzlich zu den bereits am Lager vorhandenen Ventilen, können wir auch jede weitere Abmessung gemäß Kundenwunsch realisieren.

Typ 6 - Fahrradventil, absperrend

Anschlussventil Typ 6,
Fahrradventil,
L: 33 mm, Teller: ø 14 mm,
mit Kunststoffkappe

Typ 7 - PKW-/ LKW- und Motorrad-Ventile, gerade und gebogen

LKW-Ventil

LKW-Ventil

Motorrad-Ventil

Motorrad-Ventil

Motorrad-Ventil

Motorrad-Ventil

Auto-Ventil

Auto-Ventil

Auto-Ventil

Auto-Ventil

Zusätzlich zu den bereits am Lager vorhandenen Ventilen, können wir auch weitere Abmessungen gemäß Kundenwunsch realisieren.

Typ 8 - Glatter Rohranschluss mit Innengewinde

Aus Messing
Ventil-ø in mm Innengewinde Standard-Ventillängen
in mm
4 M3 15
5 M3 6,5
6 M4x0,5 14
7,6 M5 46,5
8 M5 10 / 50
10 M6 11
12 M5 / M8 / 1/8" 11 / 15 / 30 / 46
Zusätzlich zu den bereits am Lager vorhandenen Ventilen, können wir auch jede weitere Abmessung gemäß Kundenwunsch realisieren.

Typ 9 - Anschlussgewinde außen und innen

Standard
Außengewinde Innengewinde Standard-Ventillängen
in mm
M4 M2 13
M8x1 (Feingewinde) M5 13
M8 M5 14 / 21 / 50 / 110
1/8" M5 70
M12 1/8" 21
Zusätzlich zu den bereits am Lager vorhandenen Ventilen, können wir auch jede weitere Abmessung gemäß Kundenwunsch realisieren.

Typ 20 - Sonderventile

Anschlussventil Typ 20, Push-Steckverbindung, Winkel, MSvn., 4 mm für Schlauch A-ø 4 mm
Anschlussventil Typ 20, VA, AG M5, L: 5 mm, 90° Winkel, Vierkant 6 x 6, L: 15 mm, Gesamt: 15 x 15 mm
Zusätzlich zu den bereits am Lager vorhandenen Ventilen, können wir auch jede weitere Abmessung gemäß Kundenwunsch realisieren.

Typ 24 - Anschlussgewinde außen mit Vulkanisationstülle

Schlauchverbindungen werden bei Flohreus anvulkanisiert um die elastischen Eigenschaften des Dichtungsprofils wie auch des Anschlussschlauchs bei optimaler Festigkeit so wenig wie möglich zu beeinträchtigen. Dadurch können nur Verbindungen zwischen Profilen und Schläuchen realisiert werden, die aus dem gleichen Werkstoff bestehen.
Zusätzlich zu den bereits am Lager vorhandenen Ventilen, können wir auch jede weitere Abmessung gemäß Kundenwunsch realisieren.

Anvulkanisierte Schlauchverbindungen

Anvulkanisierte Schlauchverbindungen sollten nur eingesetzt werden, wenn die Verwendung von Ventilen nicht möglich ist, zum Beispiel, wenn der Anschluss bei einem Hochdruckprofil nicht entgegengesetzt zu Ausdehnungsrichtung der Dichtung angebracht werden kann. Auch der Schlauch muss in einem Rohr oder einer stabilen Vorrichtung geführt werden, Bei einem losen Schlauch besteht die Gefahr, dass sich dieser an Stelle des Profils aufbläst und damit die abdichtende Wirkung der aufblasbaren Dichtung verloren geht.
Sollte eine Führung des Anschlussschlauchs nicht möglich sein, lassen sich bei aufblasbaren Dichtungen aus Silikon auch Silikon- Gewebeschläuche anvulkanisieren.
Schlauchverbindungen werden bei Flohreus anvulkanisiert um die elastischen Eigenschaften des Dichtungsprofils wie auch des Anschlussschlauchs bei optimaler Festigkeit so wenig wie möglich zu beeinträchtigen. Dadurch können nur Verbindungen zwischen Profilen und Schläuchen realisiert werden, die aus dem gleichen Werkstoff bestehen.

Befestigungsarten

Jede aufblasbare Dichtung muss, um optimal arbeiten zu können, im Nutgrund befestigt werden. Dafür gibt es drei Möglichkeiten:

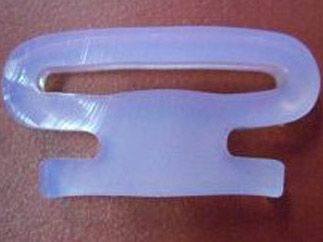

Verwendung eines Profils mit Klemmfuß

Dabei wird der Klemmfuß in einer C-Schiene verankert.

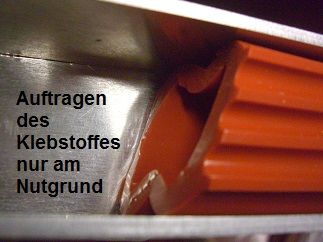

Profil in Nutgrund einkleben

Die Dichtung mit einem passenden Klebstoff im Nutgrund, und nur dort, zu fixieren, ist die haltbarste und sicherste Methode.

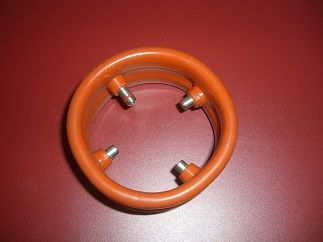

Dichtung mit Bolzen im Nutgrund fixieren

Diese Varinate der Befestigung wird verwendet, wenn die Dichtung immer wieder zur Reinigung aus dem Nutgrund entfernt werden soll oder um den Austausch ermüdeter Dichtungen zu vereinfachen, wodurch die Stillstandszeit der Maschine verkürzt wird.
Befestigungsbolzen werden bei Flohreus anvulkanisiert um die elastischen Eigenschaften des Dichtungsprofils bei optimaler Festigkeit so wenig wie möglich zu beeinträchtigen. Diese Verbindung kann über einen Dichtkonus, eine Dichtfase oder glatt gefertigt werden.

Typ 53 - Befestigungsbolzen, glatt

Bolzen-ø in mm
Standard-Bolzenlänge in mm
6
15
Zusätzlich zu den bereits am Lager vorhandenen Ventilen, können wir auch jede weitere Abmessung gemäß Kundenwunsch realisieren.

Typ 54 - Befestigungsbolzen mit Außengewinde

Gewinde
Standard-Bolzenlänge in mm
M4
20
M5
15 / 18 / 20 / 25 / 32 / 38
M6
15 / 20 / 23 / 25 / 32 / 35 / 53,5
M8
25 / 27 / 35 / 41 / 45,5
M10x1 (Feingewinde)
50
M10
67
1/2"
60
Zusätzlich zu den bereits am Lager vorhandenen Ventilen, können wir auch jede weitere Abmessung gemäß Kundenwunsch realisieren.

Typ 58 - Befestigungsbolzen, außen glatt, mit Innengewinde

Bolzen-ø in mm
Innengewinde
Standard-Bolzenlängen
in mm
7
M5
10 / 15
12
M6 / M8
6 / 30
14
M10
20
Zusätzlich zu den bereits am Lager vorhandenen Ventilen, können wir auch jede weitere Abmessung gemäß Kundenwunsch realisieren.

Typ 59 - Befestigungsbolzen mit Außen- und Innengewinde

Standard
 Mit abgefrästem Teller
Außengewinde
Innengewinde
Standard-Bolzenlängen
in mm
M4
M2,5
15
M8
6-kant SW 4
25
Zusätzlich zu den bereits am Lager vorhandenen Ventilen, können wir auch jede weitere Abmessung gemäß Kundenwunsch realisieren.
Eine genauere Übersicht mit Standard-Ventil-Abmessungen können Sie sich hier im Anschluss herunterladen.
